RS232통신

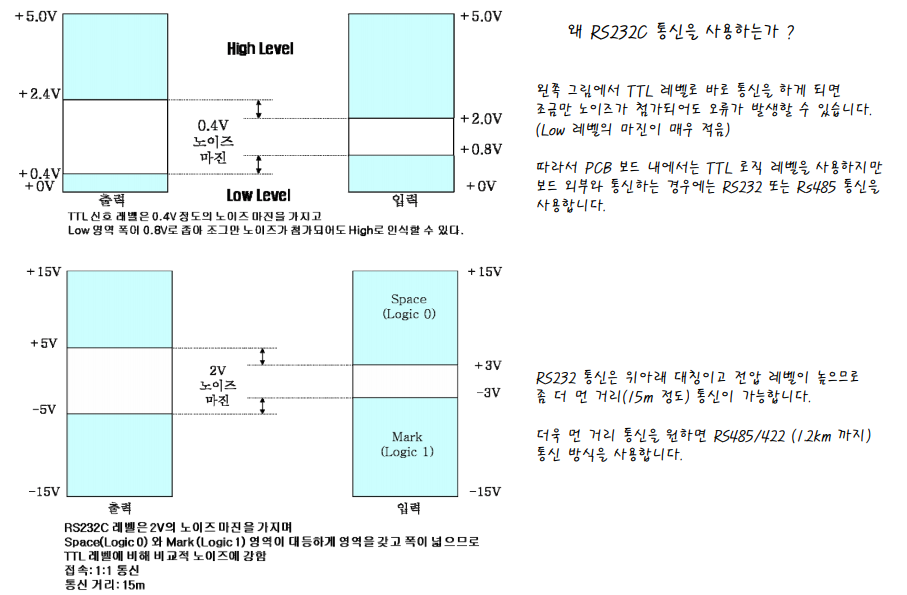

RS232C는 1969년 미국의 EIA (Electric Industries Association)에 의해 정해진 표준 인터페이스로 "직렬 2진 데이터의 교환을 하는 데이터 터미널 장비 (DTE)와 데이터 통신장비(DCE)간의 인터페이스의 제반 사항을 규정하는 것" 이라 하는데, 여기에서 RS는 Recommended Standard의 약자이고 232는 특정규격의 식 별번호이며 C는 버전을 의미합니다. RS232C는 직렬전송을 위한 규격입니다. 직렬전송은 한번에 한 비트씩 전송됩니다. RS232C 통신 거리는 일반적으로 15m(50ft) 이지만, 통신 속도가 높을 수록 거리가 짧아지고, 낮을 수록 좀 더 멀리까지 가능합니다. 물론 선로가 좋으면(실드 처리, 트위스트, 굵음) 좀 더 멀리 통신 가능합니다. RS232통신은 1:1 접속입니다.





























결선도 ...
